Описание
ОСОБЕННОСТИ:

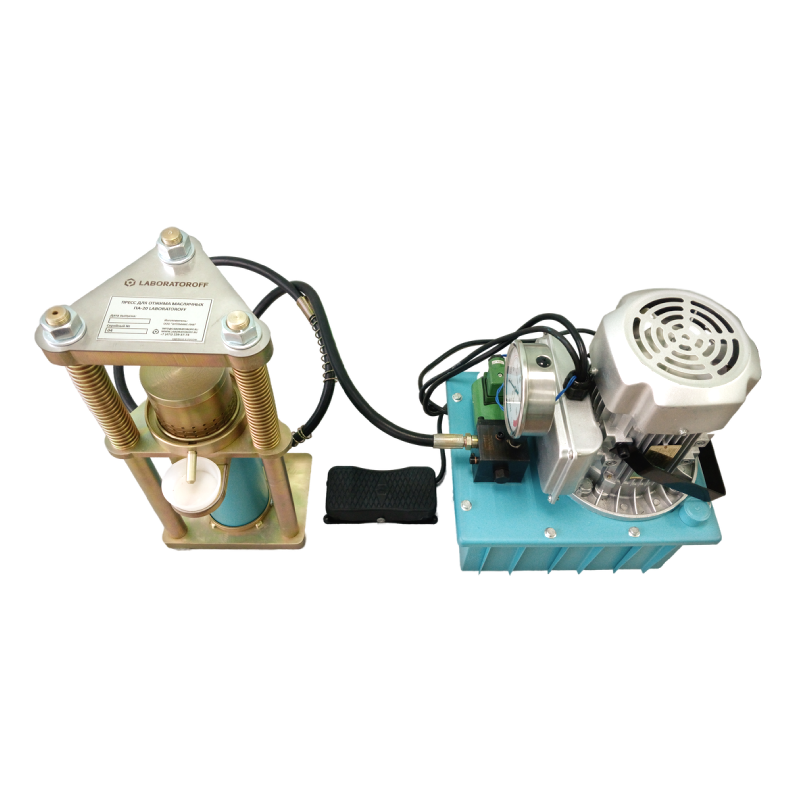

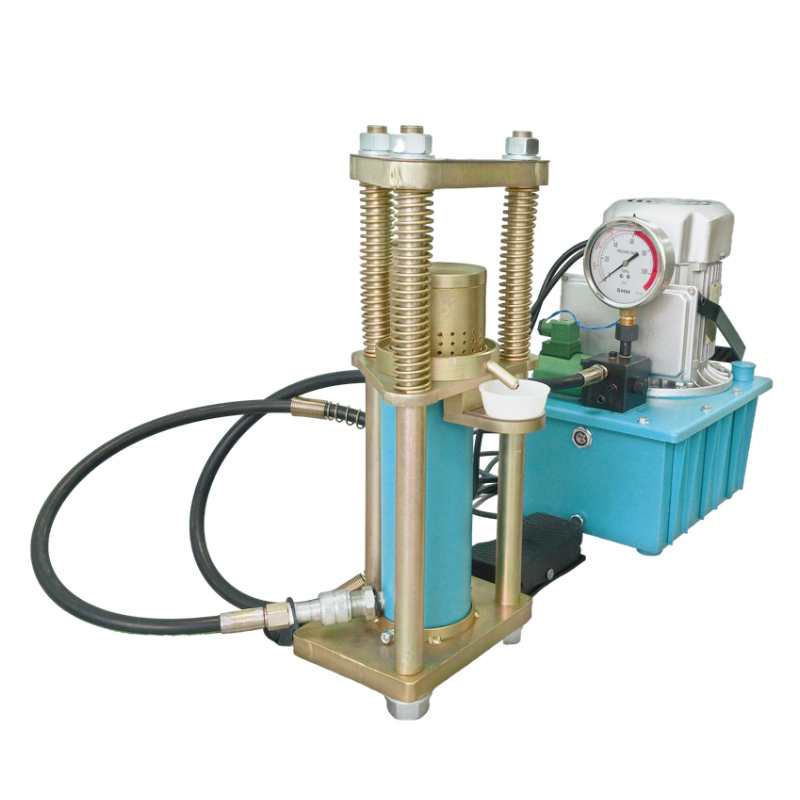

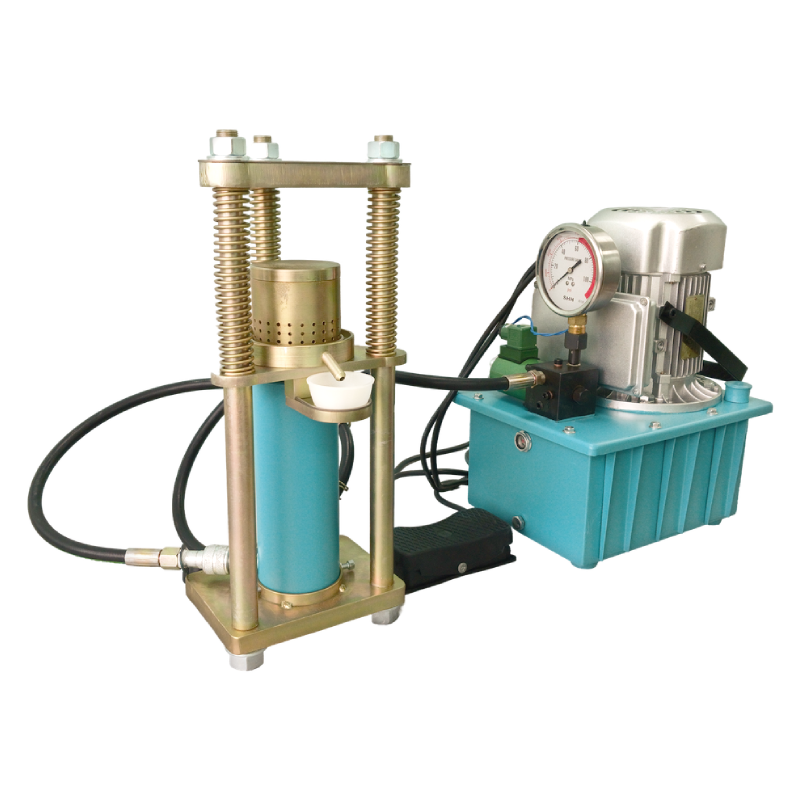

- Автоматический пресс состоит из 2 основных блоков: пресс для отжима масла и гидравлическая электростанция,соединённых между собой гидравлическим рукавом высокого давления.
- Пресс для автоматического отжима масла состоит из следующих частей: в комплект поставки входит гарнитура для отжима масла, а также приемная чашка.
- При первом запуске необходимо отвернуть на один оборот крышку масляного резервуара (воздушный клапан).
- Снять защитную заглушку с распределительного клапана.
- Присоединить гидравлический шланг с быстроразъёмной муфтой к выходу станции.
- Подключить гидравлический шланг к гидравлическому прессу через быстроразъёмную муфту.
- Требуется проверить уровень масла в гидробаке через смотровое окошко.
- Уровень масла должен находиться немного выше средней линии окошка.
- Если уровень масла ниже нормы, то нужно его долить через отверстие, закрытое пробкой. При работе пробка должна быть приоткрыта для циркуляции воздуха.
- Подключить станцию в электросеть 220В.
- Засыпать пробу следующим образом: на дно насыпается слой семечек
толщиной 10-20 мм из приготовленной навески и слегка утрамбовывается. Затем – следующий слой и так – до риски в стакане. Затем устройство помещают под пресс. - Включить станцию нажатием на кнопку пульта «ПУСК»(«ОN»).
- При повороте рычага клапана(НСГЭ-630) начинается нагнетание масла в рабочую полость пресса. Постепенно происходит повышение давления в системе до 30МПа.
- Удерживайте рабочее давление станции около 5 минут или до полного отжима масла,до того момента, как масло из маслоотводящей трубки перестанет поступать.
- По окончании рабочего процесса повернуть рычаг по часовой стрелке в нейтральное (среднее) положение для остановки операции. Система останется под давлением.
- Для снятия давления повернуть рычаг в противоположную сторону. Это снимет рабочее давление в гидравлической системе и шток гидроцилиндра пресса вернётся в исходное положение.
- Выключите станцию нажатием кнопки «СТОП»(«STOP»).
- Перед каждым следующим прессованием тщательно протрите части устройства, предварительно удалив остатки масла.
- Для мелких семян (рапс, лен и маслоотводящими отверстиями вверх.
- Продукт насыпается до нижних отверстий в стакане.
- Для быстрой очистки стакана от спрессованного продукта используйте дополнительный стакан для очистки.
ВНИМАНИЕ! Рабочий диапазон температур для эксплуатации станции +50С…+450С.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.
- Контролировать температурный режим станции. Не допускать перегрева
станции. - Станция уже прошла процедуру настройки на заводе. Поэтому без
необходимости не повышать давление. - Контролировать уровень масла. Следить, чтобы уровень масла не опускался
- ниже уровня мениска в боковой стенке станции и при необходимости – доливать.
- Производить профилактическую смену масла не реже, чем раз в год.
- Использовать чистое масло, не содержащее механических включений.
- Работа насоса при температуре ниже 00С не допускается.
КОМПЛЕКТАЦИЯ:
- Блок отжима.
- Гидравлическая насосная станция.
- Устройство для отжима масла.
- Стакан для отжима.
- Стакан для очистки.
- Паспорт.
Технические характеристики:
- Максимальное усилие: 20 т;
- Ёмкость стакана: 100 см³;
- Время выдержки под давлением для получения пробы объёмом не менее 3 см³: 5 мин;
- Масса рабочего комплекта, кг: 68;
- Масса гидравлической станции высокого давления (с маслом), кг: 36;
- Масса блока отжима с гидравлическим цилиндром и оснасткой, кг: 32;
- Габаритные размеры блока отжима (ШхГхВ), мм: 210х240х400;
- Габаритные размеры станции высокого давления (ШхГхВ),мм: 360х280х500;
- Длина рукава высокого давления, м: 1,5;
- Потребляемая мощность (КВт): 0,75;
- Электрическое питание: 220 В, 50/60 Гц;
- Время отжима, мин: 1-5;
- Объём масла в системе, л: 8;
- Максимальное давление, МПа: 70;
- Рабочее давление, МПа: 30;
- Масло: «ВМГЗ» или аналоги. При использовании более вязкого масла
производительность снижается.
